内埋电容基板
矽麦克风、组合传感器、手机摄像、指纹辨识、义耳、胃镜等医疗性产品。
/
详细介绍
应用特殊
ECM

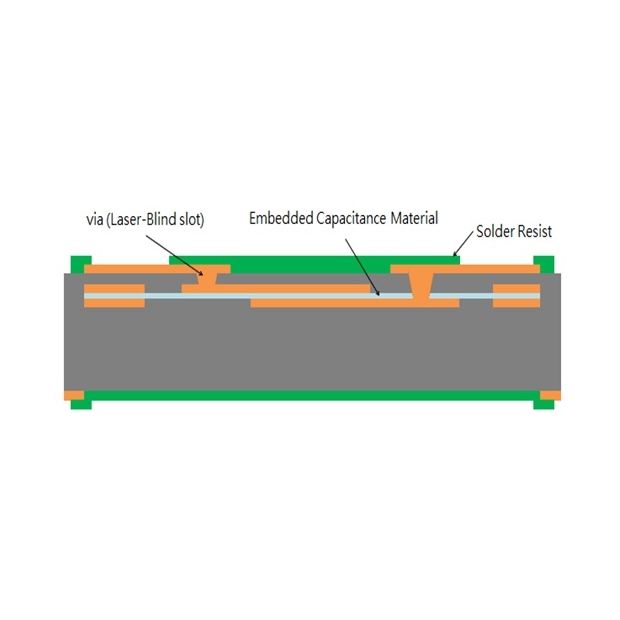

薄膜低电阻材料特性,在基板内层导体与薄膜重叠区域形成电容。可减少电路板面积、与缩短元件之布线长度,并减少元件类别与数量。
